En esta entrada te quiero hablar sobre el comando referencia parcial en Inventor 2023 una de las novedades de la última versión de Inventor, lo vas a encontrar en el panel Anotación general.

Con el comando Referencia parcial puedes crear referencias parciales de punto, rectángulo y círculo.

El tipo referencia parcial no se puede cambiar una vez creado.

Referencias parciales Inventor 2023

Añadir una referencia parcial

Realiza los siguientes pasos para añadir una referencia parcial:

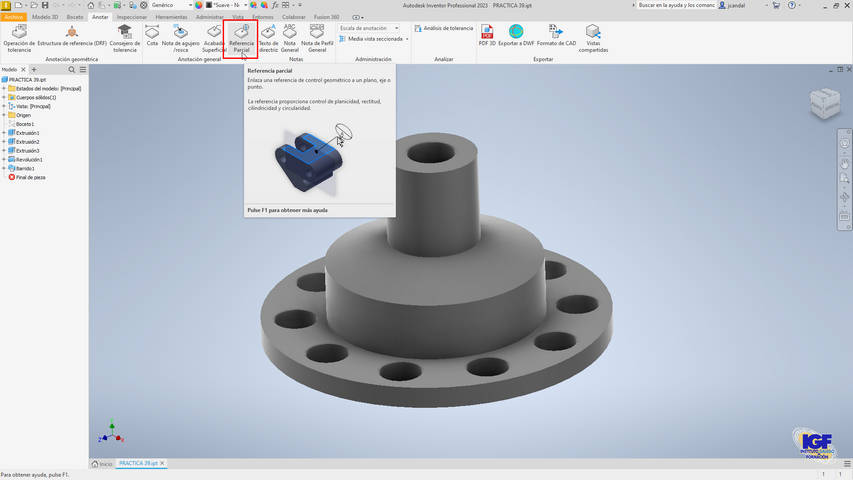

  • Haz clic en Referencia parcial en el panel Anotación General dentro de la pestaña Anotar.

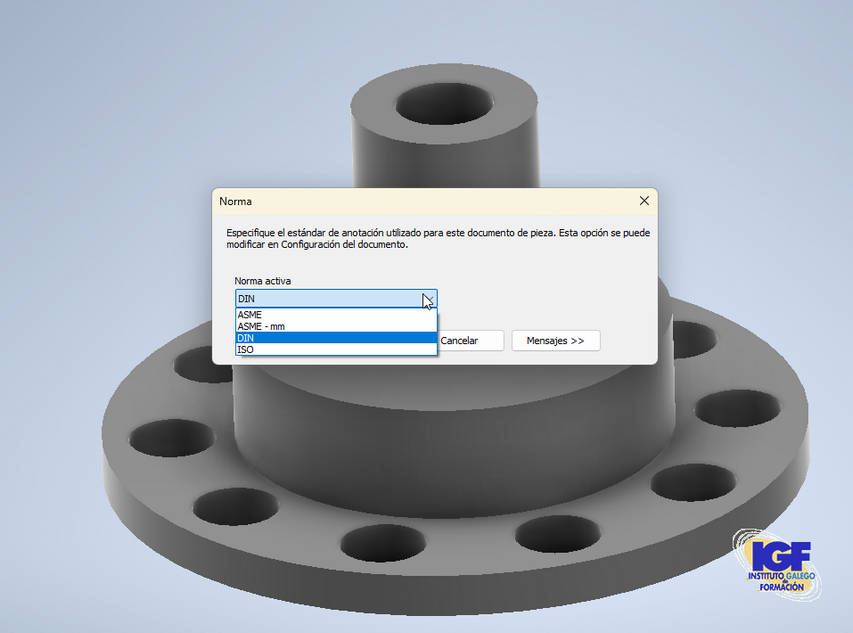

  • Selecciona el estándar de anotación utilizado para este documento de pieza y haz clic en Aceptar.
Referencias parciales Inventor 2023
  • Marque la posición donde quiere colocar la referencia parcial, debe seleccionar un punto, círculo o cuadrado.
  • Selecciona el tipo de referencia parcial punto, círculo o rectángulo.
  • Selecciona la etiqueta de referencia de la referencia parcial (A, B, C, D, E, F, G, …)
Referencias parciales Inventor 2023

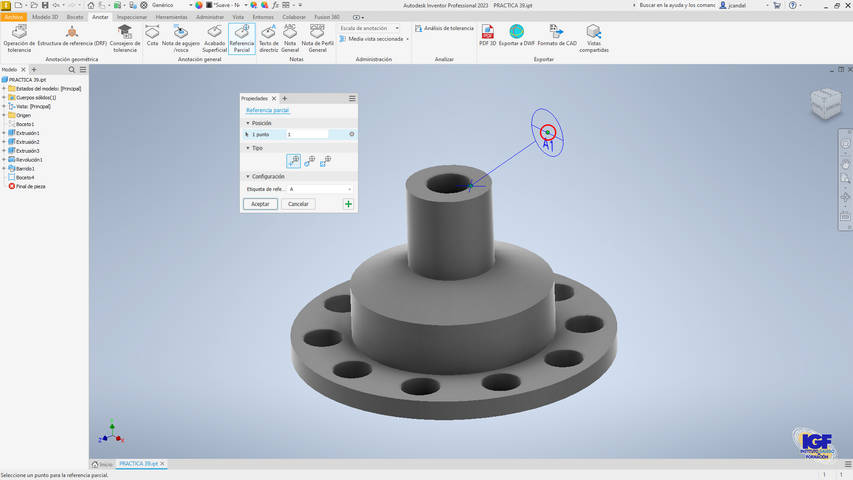

  • Puede mover la etiqueta de la referencia arrastrándola por el pinzamiento verde.
Mover referencia Inventor 2023 - igf.es
