En esta entrada te quiero mostrar como puedes cambiar el grosor del borde de una celda en SOLIDWORKS 2019 e incluso llegar a eliminar el borde de la misma.

En la siguiente captura puedes ver una imagen con una tabla de lista de materiales

Cambiar el grosor del borde de una celda en SOLIDWORKS 2019 - igf.es

Realiza los siguientes pasos para cambiar el grosor del borde de una celda en SOLIDWORKS:

  • Selecciona las celdas a las cuales quieres cambiar el grosor del borde, lo puedes realizar:
    • Con la tecla CTRL pulsada y haciendo clic en cada una de las celdas a cambiar.
    • Haz clic en la primera celda y luego con la tecla de Mayús pulsada haz clic en la última celda a seleccionar.
  • También puedes seleccionar toda la tabla.

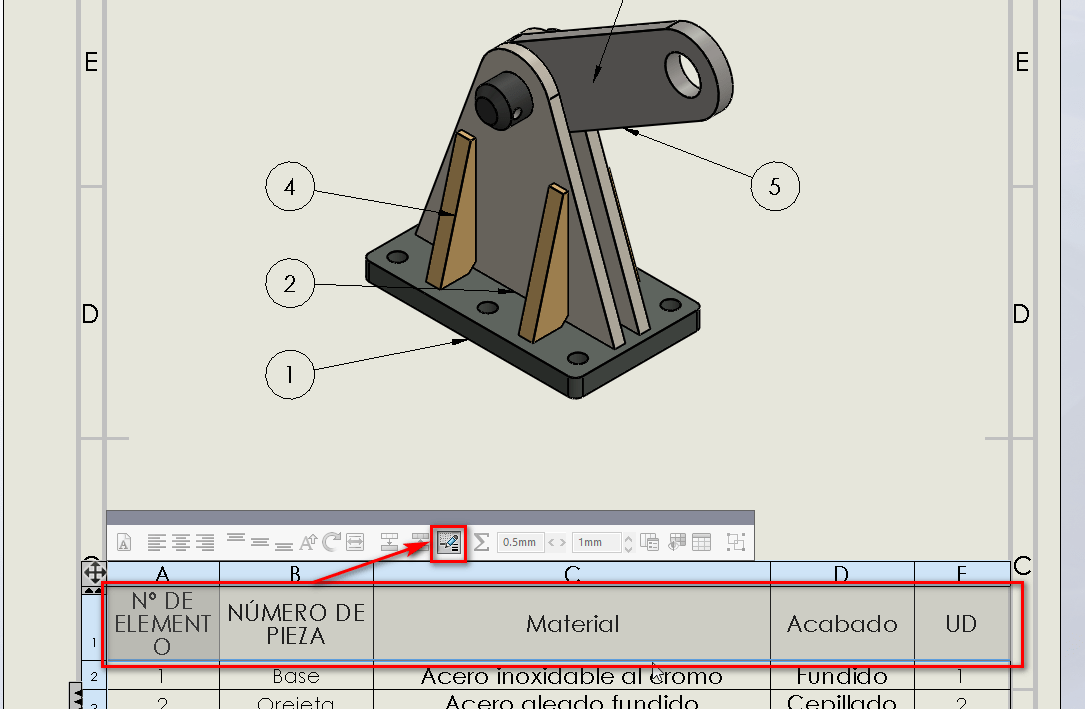

  • Haz clic en el botón Edición del borde.
Edicion del borde solidworks - igf.es
  • Haz clic sobre el borde al cual quieres cambiar el grosor, verás como cambiar de color al mover el ratón por encima.
  • Puedes cambiar el grosor a los bordes verticales y horizontales de las celdas.
  • Selecciona el grosor que quieres aplicar en el desplegable.
  • Para finalizar haz clic de nuevo en el botón Edición del grosor.
Edición grosor del borde solidworks - igf.es

Para este ejemplo he colocado un grosor de 1 mm en la fila superior y un grosor de ninguno en las demás líneas.

Edición del borde solidworks - igf.es
