En esta entrada vas a ver las novedades más importantes de Tekla Structures 2021 en componentes de hormigón, empezando por que los componentes de sistema que crean armadura utilizan ahora por defecto el número inicial 1, antes se utiliza el valor 0.
Se puede definir un número de inicial diferente en el archivo standard.
Mejoras en armaduras
Se incluyen nuevas configuracións y mejoras en la agrupación de barras para conjuntos de armaduras, e incorpora una nueva pestaña de cinta que agrupa todos los comandos de modelado de armaduras.
Novedades en hormigón de Tekla Structures 2021
En esta versión se han añadido o mejorado los siguientes componentes.

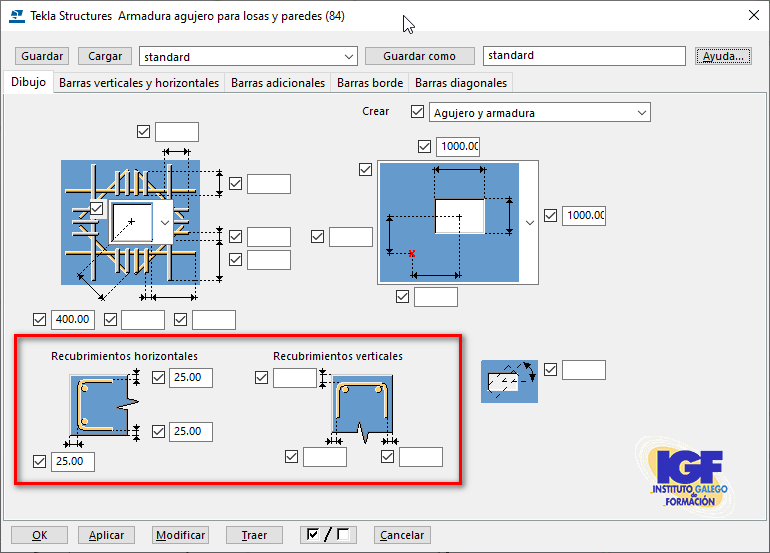

Armadura agujero para losas y paredes (84).
Puedes definir el espesor de los recubrimientos horizontales y verticales, lo encontrarás en la pestaña de dibujo.
Barras malla, Barras malla por área
Puedes utilizar la opción Dirección barras primarias para rotar individualmente ambos lados de la flecha alrededor de su eje.
También puedes definir la distancia de espesor de recubrimiento del punto final/inicial de la barra hasta el borde de un polígono o abertura de rebaje, lo encontrarás en la pestaña Detallar.
Finalmente, en la pestaña Condiciones extremo barra puedes seleccionar si las barras sobresalen de las partes de hormigón seleccionadas y con qué forma.
También puedes indicar el recubrimiento.
Muro sándwich y doble
La creación de aislamiento en las esquinas se ha mejorado en situaciones en las que en las que las partes de las esquinas son más pequeñas que el aislante.
En la pestaña Sección vertical tienes una nueva opción para crear un hueco entre el interior y el frontal de la lámina interior en la parte inferior y superior.
El hueco se rellena con aislante.
Armadura panel muro, Armadura abertura y borde muro doble
Ahora puedes seleccionar si la armadura se crea en la parte seleccionada o en toda la unidad de colada en la pestaña Dibujo.
Más información sobre las novedades en hormigón de Tekla Structures 2021
