Barrido de una pieza auxiliar

Comparte esto

Autodesk Inventor te permite crear un barrido de una pieza auxiliar y a continuación paso a mostrarte los pasos que debes realizar para crear dicho barrido.

Crear sólido a barrer

En este ejemplo le voy a restar a un sólido otro sólido o pieza auxiliar.

Al crear el segundo sólido o pieza auxiliar debes asegurarte de marcar la casilla de nuevo sólido.

Barrido de pieza auxiliar - Instituto Galego de Formación

Crear ruta

Ahora es el momento de crear la ruta que va a seguir la pieza auxiliar que has creado en el paso anterior, a continuación te pongo algunas sugerencias de Autodesk para realizar el barrido sólido:

  • Evita crear segmentos solapados en los bocetos.
  • Coloca la pieza auxiliar en el inicio de la trayectoria de barrido.
  • Al crear la pieza auxiliar, utiliza la cantidad mínima de geometría y evite vacíos internos.
  • Si no se puede calcular el barrido, prueba a eliminar los empalmes de la pieza auxiliar.
Inicio barrido de sólido en inventor - Instituto Galego de Formación

Crear barrido de pieza auxiliar

Una vez creada la pieza auxiliar para barrer y la ruta del barrido es el momento de ejecutar el comando barrido.

Finalmente realiza los siguientes pasos para crear el barrido de pieza auxiliar.

  • Ahora es el momento de marcar la pieza a barrer.
  • Selecciona la ruta del barrido.
  • Escoge el tipo de operación Booleana que quieres aplicar
    • Unir los dos sólido sen uno.
    • Cortar el barrido sólido al otro sólido.
    • Intersección sólo queda lo que es común a los dos sólidos.
    • Nuevo sólido creado a partir del barrido.
  • Por último selecciona el segundo sólido si has escogido una de las tres primeras opciones.

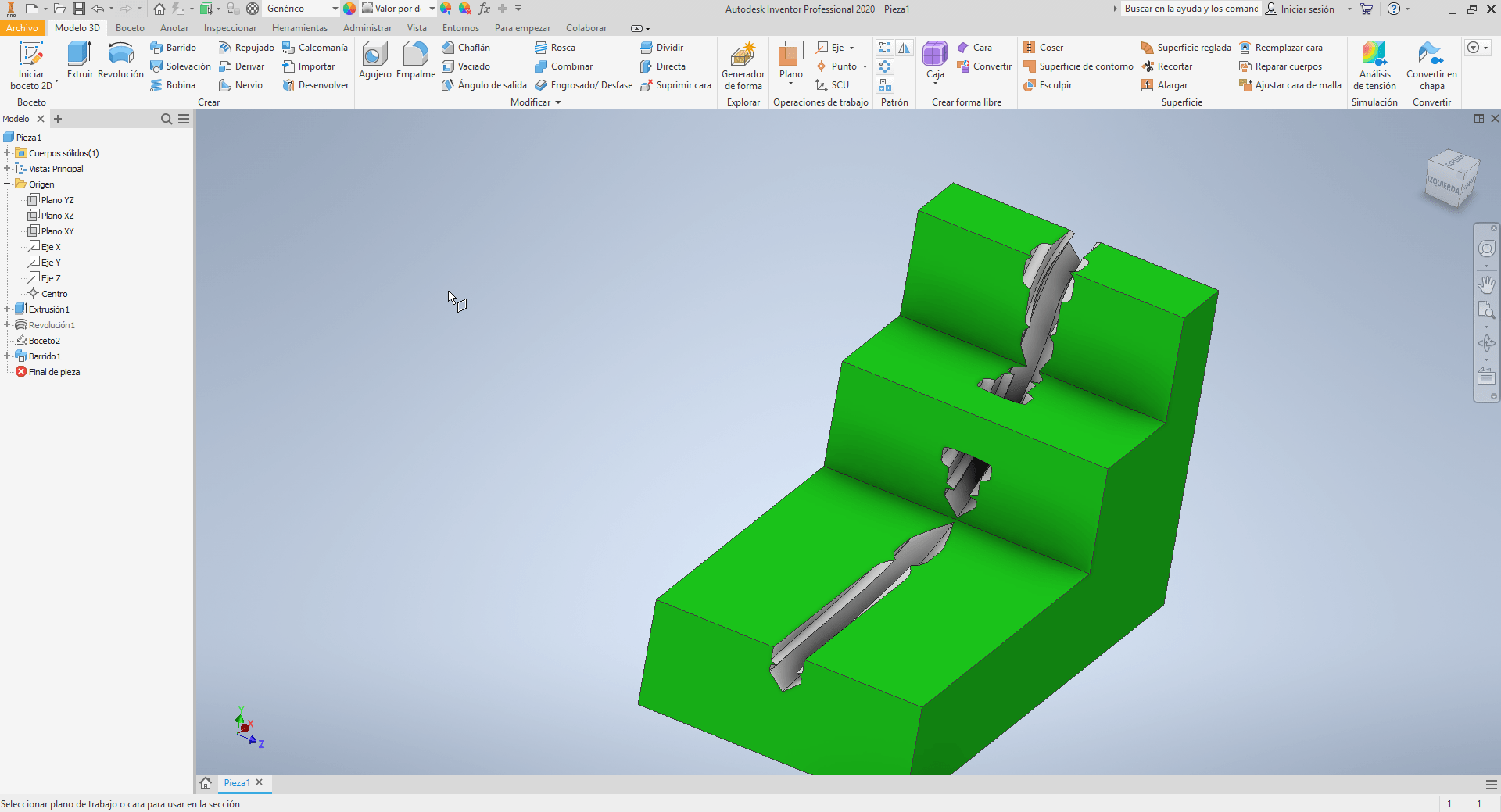

A continuación tienes el resultado de utilizar la opción cortar.

Barrido de sólido en inventor vista completa - Instituto Galego de Formación

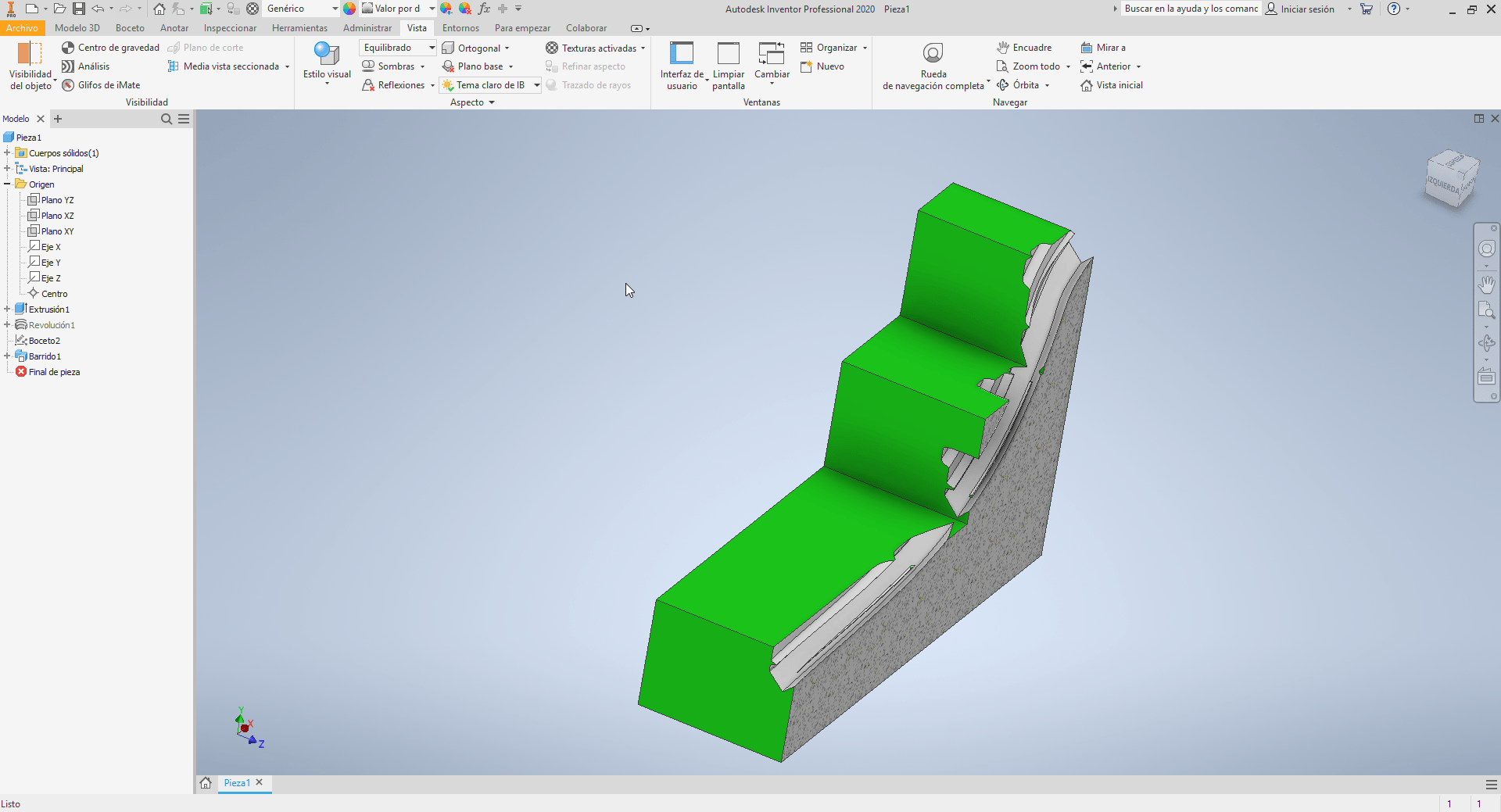

Ahora aplicando una sección para ver mejor el corte del barrido.

Barrido de sólido en inventor vista completa - Instituto Galego de Formación

Más información sobre el barrido de una pieza auxiliar

Puedes consultar más información en la web de Autodesk.
